Верстак в гараж своими руками: виды, чертежи, фото

Для работы с металлом или древесиной требуется специальное рабочее место, обычная табуретка или стол для этого плохо подходят. Основная задача верстака для гаража заключается в создании эргономичного рабочего места для столярных и слесарных работ. Собственноручно изготовить верстак не так уж и просто, но вполне реально. В этой статье будут приведены инструкции по созданию различных конструкций с чертежами и фотографиями.

Виды верстаков для гаража

Подобное приспособление для гаража необходимо для выполнения разных функций:

1. Рабочая поверхность используется для различных манипуляций с металлом, древесиной и другими видами материалов.
2. В ящиках и шкафчиках можно разместить инструменты и расходные материалы.
3. Если оборудование слесарного типа, оно подойдет для работы с крупногабаритными металлическими изделиями.

Верстаки для гаража подразделяются на такие виды:

• столярные;
• слесарные.

Главным отличием являются материалы, которые используются при изготовлении конструкции. Также отличаются и операции, производимые на этих верстаках.

В качестве основы для столярного верстака применяется металлический или деревянный каркас. Его конструкция может быть прямой или угловой. Столешница изготавливается только из древесины. На верстаках такого типа не рекомендуется обрабатывать металлические детали, так как стружка может повредить рабочую поверхность.

Слесарный верстак имеет металлическую поверхность, поэтому его можно считать универсальным. На нем можно обрабатывать и дерево, и металл. Столешница из металла подходит для выполнения различных видов работ, например, резки, заточки, шлифовки и т. д.

Размеры верстака в гараж

В большей части гаражных помещений площадь ограничена. Здесь важно правильно выбрать конфигурацию верстака. Прежде всего, внимание необходимо уделить компактности, затем функциональности приспособления.

Если в гараж стандартных размеров загнать автомобиль, свободного пространства останется очень мало. Поэтому его желательно использовать максимально с пользой.

Независимо от конструкции, оборудование для гаража должно включать:

• силовой каркас;
• рабочую поверхность;
• щит, на котором будут находиться часто применяемые инструменты;
• ящики и полки, предназначенные для содержания всего необходимого.

Как сделать верстак в гараже

Процесс изготовления конструкции должен начинаться с ревизии имеющегося свободного пространства в гараже. Нужно сделать так, чтобы оборудование не мешало свободно подходить к автомобилю, открывать в нем двери. Если гараж малогабаритный и места хватает только для того, чтобы загнать машину, то стоит подумать о возможности установки верстака в смотровой яме. В этом случае конструкция должна быть:

• складной или откатной, чтобы можно было подойти к месту ремонта;
• в два раза уже, чем сама яма.

Подобрав подходящее место для установки универсального ремонтного стола, следует выбрать схему построения верстака. Существует большое количество готовых чертежей. Если есть навыки черчения и проектирования, можно выполнить чертеж и самостоятельно.

Высококачественный верстак для гаража начинается с его размеров – объема пространства и площади, отводимой под него. Чертеж опирается на такие моменты:

1. Высота, на которой находиться столешница. Это расстояние от пола до согнутых локтей мастера, работающего стоя.
2. Ширина. Для гаража это максимум 1 м.
3. Длина. Зачастую она не превышает 2 м, но иногда требуется верстак длиной 3-4 м.
4. Длина и ширина рамы, включая подверстачье или полки для ящиков. Габариты рамы должны быть на 5-10 см меньше лежащей на ней столешницы. Но можно и уровнять эти размеры. Так обычно делаются в тех случаях, когда в металлическую основу закладывают деревянные бруски, а сверху устанавливается стальной лист.
5. Ножки. Их делают с учетом размеров рамы верстака. Нужно постараться вписать их в длину и ширину, чтобы ножки не выпирали по углам.
6. Подвесные полки. Они могут иметь ящики или быть без них. Полки устанавливают на вторичных перекладинах, расположенных под столешницей. Они должны находиться на расстоянии в 60 см от пола или более. Ящики обычно размещают в один ряд.

Столярные конструкции зачастую изготавливают из дерева. Металлическими в них являются только крепёжные элементы, а также детали тисков. Но такой верстак предназначен только для работы с древесиной. Обрабатывать или сваривать металл на нем не стоит.

Универсальные верстаки обязательно имеют стальную столешницу, раму и ножки. В этом случае конструкция сможет выдержать все в сотни килограммов. Обрабатывать можно любые металлические детали. На стальном верстаке можно разместить пильный и сверлильный станки, слесарные тиски, сварочный пост. Такой стол может быть откидным, навесным или угловым.

Какой верстак выбрать: деревянный или металлический

Существуют разные варианты создания рабочего стола. По типу используемых для изготовления материалов верстак можно создать:

• комбинированным;
• деревянным;
• металлическим.

В комбинированных конструкциях применяется деревянная основа и металлический лист, который выполняет функцию усилителя столешницы. Также у такой конструкции имеются металлические гребенки и винты с нанесенной резьбой.

Деревянные используются только для обработки древесины. При работе с металлом такие верстаки быстро выходят из строя.

Металлические являются самыми надежными. На них можно работать с любыми материалами. Но верстак из металла сложнее всего сделать самостоятельно.

Верстак в гараж из дерева

На первом этапе следует подготовить все, что понадобится при изготовлении:

• шуруповерт;
• ножовка по дереву;
• уровень;
• крепежные элементы;
• угольник;
• гаечные ключи;
• фанера толщиной в 30 мм;
• доска толщиной 30-40 мм;
• брус 100 на 100 мм.

Изготовление верстака включает в себя такие шаги:

1. Выполняется нарезка доски, из которой будет делаться нижняя рама. Нарезать необходимо в соответствии с чертежом. Нижняя рама будет использоваться для хранения инструментов. Доски можно соединить между собой при помощи небольших мебельных уголков или саморезов.
2. Аналогично собирается верхняя рама.
3. Из бруса делаются опорные ноги. Их фиксация к каркасу производиться при помощи болтового соединения. Для этого в раме нужно заранее просверлить отверстия. В зависимости от длины верстака, количество ножек может быть от 6 до 8 штук.
4. Для увеличения жесткости конструкции в нижней части верстака необходимо сделать полку. Ее можно закрепить к нижней раме или же использовать дополнительные планки, которые закрепляются к нижним частям ножек. Для полки можно взять фанеру или лист ДСП.
5. После завершения сборки каркаса можно переходить к столешнице. Она изготавливается из толстой фанеры или досок. Материал нарезается в размер и просто прикручивается к каркасу при помощи саморезов.

Если столешница делается из досок, ее желательно обработать электрорубанком и отшлифовать.

Для увеличения системы хранения к задней части верстака можно дополнительно закрепить лист металла или ОСБ. Для этого в ножках сверлят отверстия. Выбранный материал крепится на саморезы или болты. После этого к щиту фиксируют крючки, на которые будет навешиваться инструмент.

Преимущества и недостатки деревянного верстака в гараже

Основным преимуществом деревянного верстака является то, что для его изготовления не нужно обладать навыками сварочных работы. Для изготовления понадобится минимальный набор инструментов, а весь процесс сборки занимает немного времени, особенно если сравнивать с конструкцией из металла.

Однако у деревянной конструкции есть и немало минусов:

1. Они не могут выдерживать большие нагрузки.
2. Деревянная столешница не подходит для установки нескольких инструментов. Нельзя одновременно пользоваться тяжелыми тисками и выполнять сверление или заточку.
3. Деревянная поверхность недолговечна.
4. Есть вероятность возгорания.
5. Деревянная столешница подвержена негативному влиянию влаги, различных красок, масла и других веществ.

Еще одним недостатком является необходимость обработки поверхности антисептическим средством. Иначе деревянная столешница быстро начнет гнить.

Верстак в гараж из металла своими руками

Конструкции из металла собираются на основе стального уголка или профильной трубы. Также понадобится вспомогательный инструмент и материалы.

Верстак из уголка

Для изготовления верстака нужно подготовить:

• болгарку;
• отрезные и наждачные круги;
• дрель;
• сварочный аппарат и электроды;
• рулетку.

Сначала нужно подготовить заготовки. Для этого при помощи болгарки отрезаются все металлические и деревянные детали. Затем можно переходить к сборке конструкции:

1. Сначала свариваются все основные элементы каркаса. Для этого нужно соединить нижнюю и верхнюю части, после чего собрать корпус верстака. Уже к нему привариваются четыре ножки. Высота ножек должна соответствовать росту мастера, который будет работать за этим верстаком. Ножки обычно делаются из труб.
2. Для придания конструкции прочности и жесткости нужно дополнительно приварить ребра, изготовленные из стальных уголков или полос.
3. После этого нужно сделать защитный экран из листовой стали. Для этого по углам столешницы привариваются стойки из уголков. Затем они перекрываются горизонтальным уголком по всей поверхности. Можно дополнительно приварить ребра жесткости для усиления конструкции. Затем все обшивается листом толстой фанеры.
4. Ящики и полки делаются из фанеры. Они собираются с использованием маленьких уголков. Затем монтируются направляющие элементы и устанавливаются ручки. После этого ящики следует обработать пропиткой от гниения и покрасить.
5. Сверху столешницы производится установка выбранного материала. Это могут быть доски, фанера, лист металла. Если выбирается древесина, ее нужно покрасить. Металл лучше оставить неокрашенным, так будет удобнее производить сварочные работы.
6. Затем остается только вставить подготовленные полки и ящики, а также установить все фиксирующие элементы на сделанном экране (для навешивания различного инструмента).
7. На последнем этапе на рабочую поверхность устанавливается все необходимое оборудование, например, тиски, заточной станок и т. д. По полкам раскладывается инвентарь, а на экран развешивается инструмент.

Верстак из профильной трубы

Для создания верстака понадобится купить профильную трубу размером 40х40 и 20х40. Толщина стенки составляет 2 мм. Из трубы 40х40 будут изготавливаться прямоугольные опоры. Из трубы 20х40 будут изготавливаться перекладины под столешницу, направляющие и перемычки, находящиеся внутри опор.

Кроме профиля потребуется:

• стальной лист толщиной от 3 мм или толстая доска для столешницы;
• болгарка;
• принадлежности для сварки;
• угольник;
• керн.

Профиль нарезается в соответствии с выбранным чертежом. Важно стараться отрезать профильную трубу строго под углом в 45 градусов. Это необходимо для того, чтобы не было зазоров. Если внутрь конструкции попадет влага, металл начнет ржаветь.

Для качественной разметки профиля следует использовать угольник и керн. Размечать желательно по все четырем граням, чтобы разрезы получались ровными.

Во время сварки нужно обратить внимание на то, что средняя опора должна быть расположен не посередине, а немного слева или справа. Между средней и боковой опорой будет находиться выкатная тележка для инструмента.

После сварки все детали следует покрасить. Желательно использовать краску, совмещенную с грунтом. Такие краски не требуют обезжиривания, их можно наносить сразу. Если ржавчины много, ее предварительно следует зачистить, чтобы краска потом не пучинилась. Красить нужно минимум в два слоя.

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать металлический верстак, требуется специальное оборудование и навыки работы с ним. Большая часть элементов соединяются между собой с помощью сварки. Поэтому качественно сделать конструкцию получится не у всех. К тому же стол будет тяжелым и сравнительно дорогим.

Но у металлической конструкции есть большое количество плюсов:

• компактность сочетается с высокой степенью прочности и надежности;
• способна выдерживать большие нагрузки;
• большая масса верстака делает его более устойчивым;
• прочность всех соединений;
• долгий срок службы и простота в уходе;
• пожаробезопасность;
• можно устанавливать большое количество дополнительного оборудования;
• под столешницей можно разместить большое количество тяжелых материалов;
• на столе можно выполнять обработку любых материалов и деталей;
• поверхность не повредится от металлической стружки.

Чтобы поверхность дольше не ржавела ее следует обработать антикоррозийными составами.

Угловой верстак

С угловым верстаком все просто. Единственное, понадобятся две дополнительные опоры в углу — наружная и задняя. Также придется сделать столешницу из двух частей. Нужно постараться отрезать их точно под 45 градусов, чтобы на стыке не было промежутков.

Складной верстак

Преимущество складного верстака заключается в том, что в сложенном состоянии он занимает в разы меньше места, чем в рабочем. Изготовление следует начинать со столешницы. Материал может быть любым, но по периметру ее обязательно нужно усилить. Если используется дерево, то усилить следует брусками. В случае с металлом привариваются уголки или профильная труба.

Затем столешница с помощью дверных или гаражных петель закрепляется к стене на требуемой мастеру высоте. В качестве крепежа лучше использовать анкера.

После этого приделываются складные ножки. Складываться они тоже будут благодаря петлям. В этом моменте важно правильно подобрать высоту ножек, чтобы столешница в разложенном состоянии была ровной.

Верстак с ящиками

Ящики проще всего сделать из фанеры и мебельных уголков. В каркасе верстака необходимо сделать дополнительную вертикальную перемычку. На нее и на боковую часть каркаса будут монтироваться направляющие, а уже на них устанавливаться ящики.

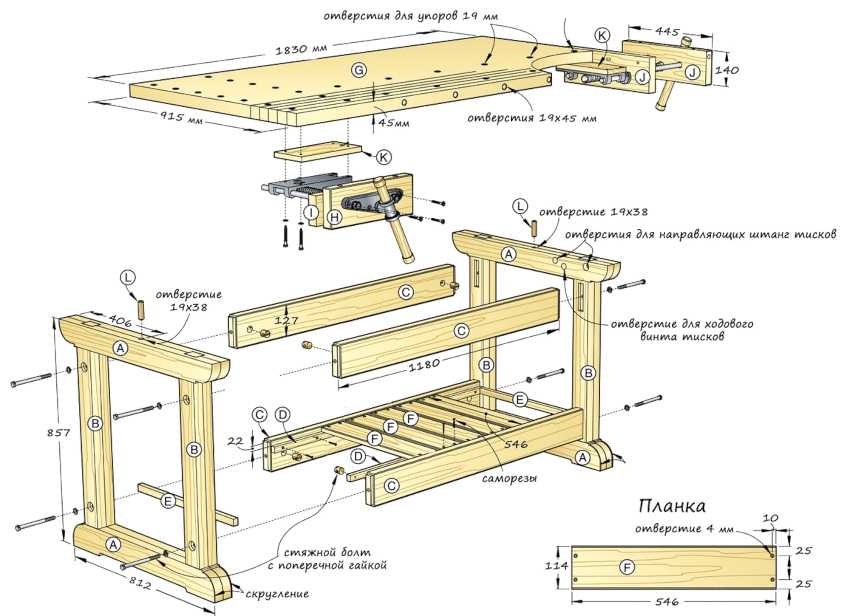

Чертеж верстака

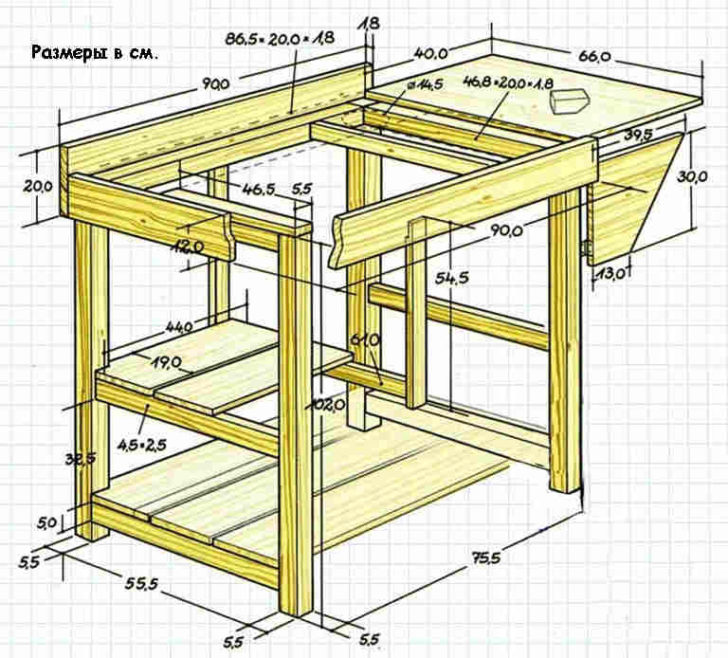

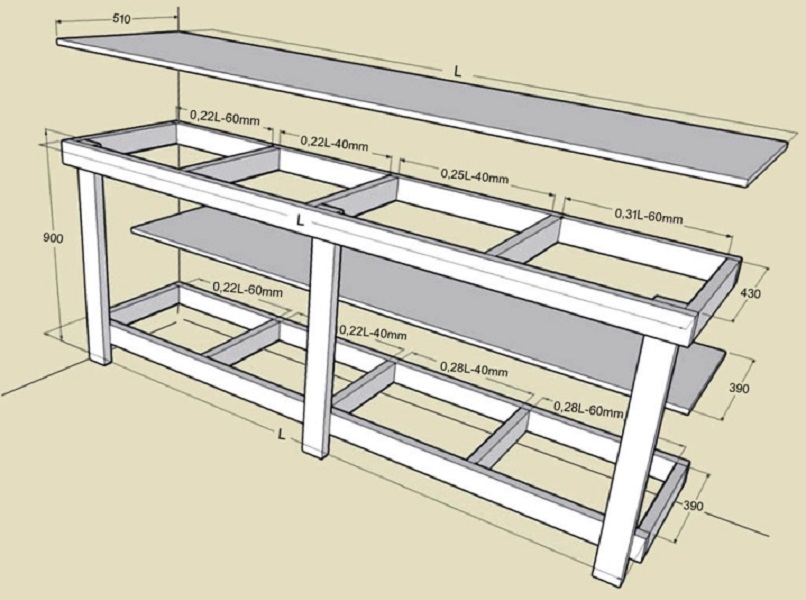

Варианты чертежей верстака

Полки над верстаком

Полки над верстаком расширяют пространство для хранения. Особенно понадобятся они, если отсутствует щит с крючками для навешивания инструмента. С полками можно сильно не морочиться, сделать их из дерева. Они не должны быть очень прочными, так как обычно используются для хранения мелкого инструмента.

Освещение верстака

При обустройстве освещения над верстаком необходимо тщательно подойти к вопросу выбора ламп. Желательно, чтобы светильников было несколько. В качестве дополнительного освещения можно использоваться лампы на кронштейнах. Они позволяют сделать более направленное освещение.

Для обустройства света над верстаком рекомендуется:

1. Отказаться от ламп накаливания, так как они пожароопасны и имеют низкий КПД.
2. Отказаться от ламп красно-желтого спектра, так как от него устают глаза.
3. Остановить свой выбор на галогеновых лампах в плафонах.

Лампы нужно расположить так, чтобы свет не бил в глаза. Желательно, чтобы освещение находилось на высоте в 39-40 см над уровнем столешницы. При этом осветительное оборудование следует монтировать на стену.
